การติดตั้งสายไฟแรงดันต่ำและตู้ MDB

1229

การติดตั้งสายไฟแรงดันต่ำและตู้ MDB Main Distribution Board (แผงจำหน่ายหลัก) เกี่ยวข้องกับหลายขั้นตอนเพื่อให้แน่ใจว่ามีการจ่ายไฟฟ้าอย่างปลอดภัยและเชื่อถือได้ภายในอาคารหรือโรงงาน โปรดทราบว่างานไฟฟ้าควรดำเนินการโดยผู้เชี่ยวชาญที่ผ่านการฝึกอบรมและได้รับการรับรองเท่านั้น จำเป็นอย่างยิ่งที่จะต้องปรึกษา บริษัท ไพโรจน์ เพาเวอร์ อิเล็คทริค จำกัด เพื่อให้เป็นไปตามกฎเกณฑ์อาคารและกฎระเบียบด้านความปลอดภัยในท้องถิ่น ด้านล่างนี้เป็นแนวทางทั่วไปสำหรับงานนี้

เดินสายไฟแรงต่ำ ติดตั้งตู้ MDB

วัสดุและเครื่องมือที่จำเป็น

  • สายไฟแรงดันต่ำ (โดยทั่วไปคือ <50V AC/DC)
  • ตู้จำหน่ายหลัก (MDB)
  • เซอร์กิตเบรกเกอร์และฟิวส์ (ตรงกับข้อกำหนดด้านแรงดันและกระแส)
  • ขั้วต่อสายไฟและขั้วต่อ
  • ถาดสายเคเบิลหรือท่อร้อยสาย
  • ไขควง คีม คีมปอกสายไฟ
  • เครื่องทดสอบแรงดันไฟฟ้า
  • สายรัดเคเบิลและอุปกรณ์ติดตั้ง
  • อุปกรณ์นิรภัย (ถุงมือ แว่นตา ฯลฯ)
เดินสายไฟแรงต่ำ ติดตั้งตู้ MDB

ขั้นตอนในการติดตั้งสายไฟแรงดันต่ำและตู้ MDB

ข้อควรระวังด้านความปลอดภัย

  • ตรวจสอบให้แน่ใจว่าได้ปิดแหล่งพลังงานที่แผงไฟฟ้าหลักแล้ว
  • สวมอุปกรณ์ป้องกันส่วนบุคคล (PPE) ที่เหมาะสม เช่น ถุงมือและแว่นตา
  • ปฏิบัติตามระเบียบการด้านความปลอดภัยและรหัสไฟฟ้าในพื้นที่

วางแผนเค้าโครง

  • กำหนดตำแหน่งสำหรับตู้ MDB เพื่อให้แน่ใจว่าเข้าถึงได้ง่ายและระบายอากาศได้ดี
  • วางแผนการเดินสายไฟแรงดันต่ำจากแหล่งพลังงานไปยังตู้ MDB และจากที่นั่นไปยังโหลดต่างๆ
เดินสายไฟแรงต่ำ ติดตั้งตู้ MDB

ติดตั้งตู้ MDB

  • ติดตั้งตู้ MDB บนผนังหรือโครงสร้างที่แข็งแรงโดยใช้ฮาร์ดแวร์สำหรับติดตั้งที่เหมาะสม

ติดตั้งท่อร้อยสายหรือถาดสายเคเบิล

  • ติดตั้งท่อร้อยสายหรือถาดสายเคเบิลเพื่อเดินสายไฟแรงดันต่ำจากแหล่งพลังงานไปยังตู้ MDB ทั้งนี้ขึ้นอยู่กับข้อกำหนดในการเดินสายไฟและรหัสท้องถิ่น ติดเข้ากับผนังหรือเพดานอย่างแน่นหนา
เดินสายไฟแรงต่ำ ติดตั้งตู้ MDB

เชื่อมต่อแหล่งจ่ายไฟหลัก

  • ยุติสายไฟขาเข้าภายในตู้ MDB เชื่อมต่อเข้ากับขั้วต่อที่เหมาะสม ตรวจสอบให้แน่ใจว่ามีขั้วที่เหมาะสม และขันการเชื่อมต่อทั้งหมดให้แน่นหนา

ติดตั้งเบรกเกอร์และฟิวส์

  • เลือกขนาดและประเภทของเซอร์กิตเบรกเกอร์และฟิวส์ให้เหมาะกับการใช้งานของคุณ
  • ติดตั้งไว้ในตู้ MDB เพื่อป้องกันแต่ละวงจร ตรวจสอบให้แน่ใจว่าได้รับการจัดอันดับสำหรับข้อกำหนดด้านแรงดันและกระแส
เดินสายไฟแรงต่ำ ติดตั้งตู้ MDB

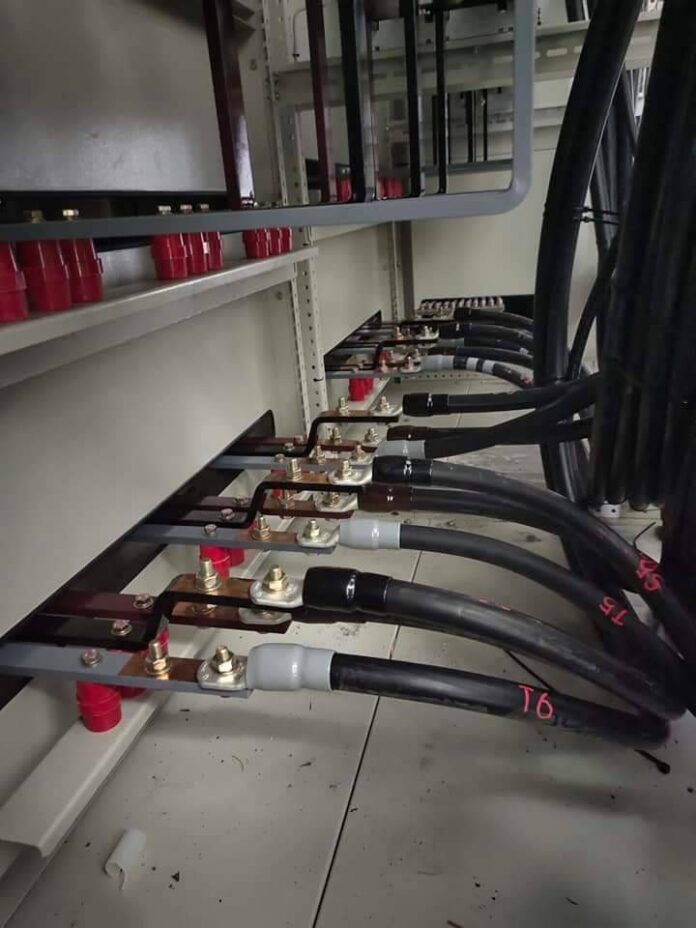

การสิ้นสุดสายไฟ

  • ปอกปลายสายไฟแรงดันต่ำแล้วต่อเข้ากับขั้วต่อที่เหมาะสมในตู้ MDB
  • ติดป้ายสายไฟและวงจรแต่ละเส้นเพื่อให้ระบุได้ง่าย

จัดระเบียบสายไฟ

  • ใช้สายรัดหรือตัวจัดระเบียบเพื่อให้สายไฟเรียบร้อยและเป็นระเบียบภายในตู้
  • ตรวจสอบให้แน่ใจว่าไม่มีสายไฟหลวมที่อาจก่อให้เกิดอันตรายต่อความปลอดภัย

ทดสอบระบบ

  • ก่อนปิดตู้ MDB ให้ทำการทดสอบแรงดันไฟฟ้าและความต่อเนื่องเพื่อให้แน่ใจว่าสายไฟเชื่อมต่ออย่างเหมาะสม และไม่มีไฟฟ้าลัดวงจรหรือการเชื่อมต่อหลวม
เดินสายไฟแรงต่ำ ติดตั้งตู้ MDB

การตรวจสอบขั้นสุดท้ายและความปลอดภัย

  • ตรวจสอบการเชื่อมต่อทั้งหมดอีกครั้งเพื่อให้แน่ใจว่าแน่นและปลอดภัย
  • ปิดและยึดตู้ MDB ให้แน่น
  • เปิดแหล่งจ่ายไฟหลักและทดสอบแต่ละวงจรเพื่อยืนยันการทำงานที่เหมาะสม

เอกสารประกอบ

  • รักษาบันทึกที่ถูกต้องของรูปแบบการเดินสายไฟ การเชื่อมต่อวงจร และการแก้ไขใด ๆ ที่เกิดขึ้นระหว่างการติดตั้งเพื่อใช้อ้างอิงและบำรุงรักษาในอนาคต

ภาพรวมและข้อกำหนดเฉพาะอาจแตกต่างกันไปพื้นที่จริง ความซับซ้อนของการติดตั้ง และประเภทของระบบแรงดันไฟฟ้าต่ำที่ใช้ จำเป็นอย่างยิ่งที่จะต้องปรึกษา บริษัท ไพโรจน์ เพาเวอร์ อิเล็คทริค จำกัด ผู้เชี่ยวชาญด้านไฟฟ้า และหม้อแปลงไฟฟ้า ความปลอดภัยควรเป็นสิ่งสำคัญที่สุดเสมอเมื่อทำงานกับระบบไฟฟ้า
